Mapping merupakan proses untuk menterjemahkan Conceptual Design Model (ER Diagram) ke bentuk Physical Design Model (skema relasi).

 Hasil dari proses Mapping ini dapat langsung digunakan untuk membuat tabel-tabel beserta constraintnya di dalam sistem database.

Langkah-langkah Mapping

1. Untuk setiap Entitas Kuat, buat skema relasi R yang menyertakan seluruh Simple Atribute dan Simple Attribute dari Composite Attribute yang ada, pilih salah satu atribut kunci sebagai Primary Key.

2. Untuk setiap Entitas Lemah, buatlah skema relasi R dengan mengikutsertakan seluruh Simple Attribute. Tambahkan Primary Key dari entitas kuatnya (Owner Entity type) yang akan digunakan sebagai Primary Key bersama-sama Partial Key dari Entitas Lemah (digabung).

3. Untuk setiap relasi binary 1:1, tambahkan Primary Key dari sisi yang lebih ”ringan” ke sisi (entitas) yang lebih ”berat”. Suatu sisi dianggap lebih ”berat” timbangannya apabila mempunyai partisipasi total. Tambahkan juga Simple Attribute yang terdapat pada relasi tersebut ke sisi yang lebih ”berat”.

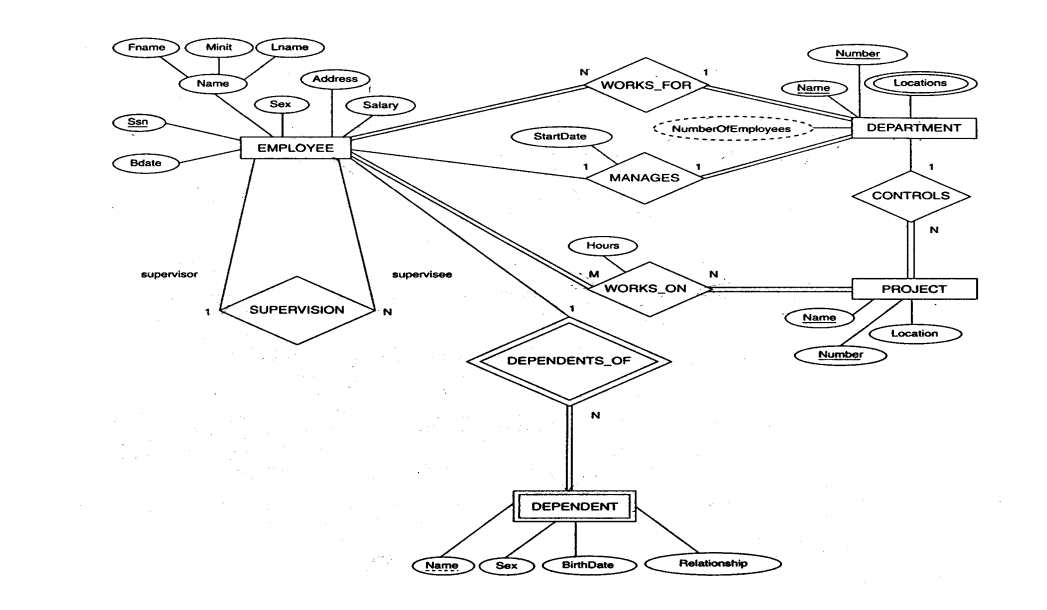

Contoh proses Mapping (CDM)
